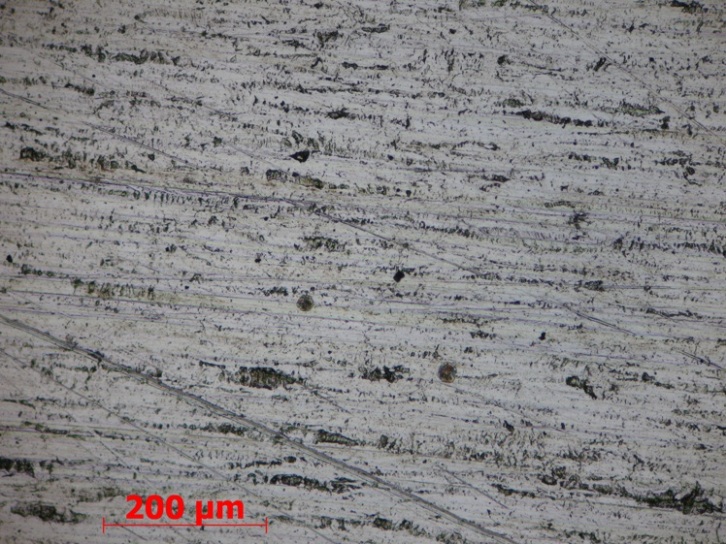

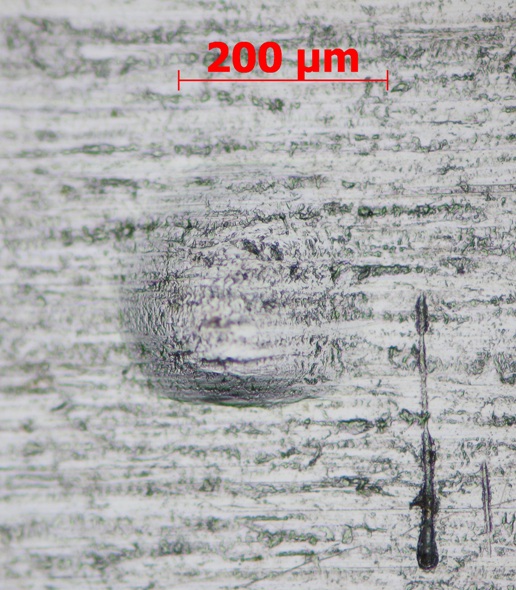

Ez a képsorozat zománcozható acéllemezek vizsgálata során készült. Az alábbi felvételen az acéllemez felülete látható a vizsgálatokat megelőzően. A felvételen jól kivehetők a vízszintes sávozásként megjelenő felületi barázdák, amelyek a hengerléssel történő megmunkálás eredményei. A kép 200-szoros nagyítással készült. Az alábbi felvétel a minta felületét mutatja 50-szeres nagyításban. A kezeletlen állaptban megfigyelt barázdák mellett a felületen kiemelkedések jelennek meg. A lencse alakú foltok abból adódnak, hogy a minta felülete alatt a bevitt hidrogén összegyűlik, és a hengerlés miatt kialakult leggyengébb kötéssel rendelkező rétegben gázbuborékok formájában kiválik. Emiatt lesz az összes hidrogén okozta hiba hengeresen szimmetrikus jellegű. Az alábbi felvétel egyetlen buborékot mutat 200-szoros nagyításban. A képződő hiba a kép tanúsága szerint is zárt objektum, amely a vaslemez deformációja miatt jön létre. |
